在智慧城市、工業4.0及大型綜合體建設中，電力、通信、安防等多類線纜的集中敷設需求日益增長。傳統橋架因功能單一、空間利用率低，已難以滿足復雜場景的布線要求。網格線電纜共用橋架作為新一代集成化解決方案，通過開放式網格結構與模塊化設計，實現了多系統線纜的高效共架，正成為行業升級的核心選擇。

一、技術架構：開放式網格與模塊化設計的融合創新

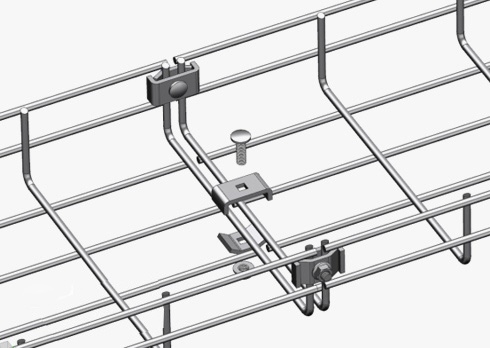

網格線電纜共用橋架采用高強度鋼材或鋁合金材質，通過激光焊接工藝形成規則的網格單元，網格孔徑可根據需求定制(通常為50mm×50mm至200mm×200mm)。其核心優勢在于“一架多用”：通過可拆卸隔板、綁扎帶及標簽系統，可同時容納電力電纜(額定電壓≤1000V)、通信光纜(含光纖復合纜)及控制線纜，空間利用率較傳統橋架提升40%以上。

某企業實驗室測試顯示，在300mm寬的共用橋架中，通過分層布置(底層電力、中層通信、上層控制)，可容納直徑25mm的電力電纜8根、48芯光纜2束及RVVP控制線20根，滿足中型數據中心單柜12kW功耗的布線需求。此外，網格結構使線纜散熱效率提升55%，有效降低因溫度升高導致的信號衰減風險。

二、應用場景：從數據中心到軌道交通的全域覆蓋

數據中心領域：高密度機柜部署場景下，共用橋架通過前后端分層設計，實現電力與網絡線纜的物理隔離，減少電磁干擾。某云計算中心采用該方案后，單排機柜線纜占用空間減少35%，PUE(電源使用效率)優化0.08，年節電量超20萬度。

軌道交通系統：在地鐵隧道環境中，共用橋架需兼顧強電(接觸網供電)、弱電(信號控制)及通信線纜的敷設。通過防腐涂層處理與抗震支架設計，某企業產品成功應用于海拔4000米的高寒線路，在-40℃至+70℃環境下保持結構穩定，維護周期延長至5年。

智能建筑場景：網格橋架與BIM(建筑信息模型)技術的結合，實現了布線系統的數字化管理。通過掃描橋架二維碼，管理人員可實時獲取線纜型號、敷設日期及維護記錄等信息，某商業綜合體項目因此將資產盤點效率提升70%。

三、市場趨勢：標準化與智能化雙軌并行

當前，行業正推動共用橋架的標準化建設，重點規范網格孔徑、隔板材質及電磁兼容性等參數。例如，新國標要求橋架網格變形量需≤L/200(L為橋架長度)，確保長期承載穩定性。與此同時，智能化升級成為新方向：某企業推出的智能橋架系統，通過集成溫濕度傳感器與電流監測模塊，可實時預警線纜過熱或過載風險，故障響應時間縮短至10分鐘內。

隨著“東數西算”等國家戰略推進，網格線電纜共用橋架的市場需求將持續增長。對于工程方而言，選擇通過UL、CE認證的產品，并優先與提供全生命周期服務的供應商合作，將是實現高效、安全布線的關鍵。
